Отображение изображения на поверхности рельефа

У нас есть TIN земной поверхности и растровое изображение по данным спутниковой съемки, показывающее неровности земной поверхности. Изображение очень информативно, но мы можем увеличить информативность, разместив изображение на земной поверхности. Изображение Долины Смерти было предоставлено.

Подключив модуль 3D Analyst, мы имеем возможность просмотра данных 3D в Arc Catalog с помощью набора инструментов 3D вида.

Рис. 16. Панель инструментов

ArcScene позволяет нам строить сложные сцены по нескольким источникам данных.

Наложением 2D изображения на рельеф, мы можем воспользоваться для большей ясности о поверхности (свойства слоя – базовые высоты).

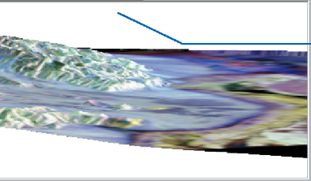

Рис. 17. TIN земной поверхности и растровое изображение по данным спутниковой съемки

Чтобы усилить ощущение глубины в сцене и выделить мелкие детали, мы используем масштабирование высоты рельефа (свойства сцены – вертикальный масштаб).
