Создание NDS из шейп-файла

В упражнении мы создавали новый набор сетевых данных (NDS), который назвали Streets_ND из шейп-файла. Связность и атрибуты были заданы автоматически. Отвечаем «ДА» на вопрос «Вы хотите моделировать повороты в этой сети?»

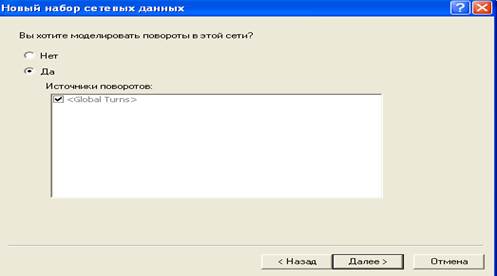

Рис. 5. Окно создания NDS

В ArcCatalog просматриваем получившуюся картинку, нажав на «Просмотр».

Создание NDS из класса пространственных объектов

В упражнении мы создали новую NDS под названием ParisNet из класса пространственных объектов – ребер, соединений, Поворотов. Упражнение заключается в создании дополнительного атрибута (ограничение поворота). Вначале мы устанавливаем связность. В группе связности содержится 3 источника улиц (магистрали, дороги городского значения и местного значения); для магистралей и дорог городского значения устанавливаем правило связности «конечная точка» для дорог местного значения «любая вершина». Далее отвечаем «ДА» на вопрос «Вы хотите моделировать повороты в этой сети?»

Добавляем новый атрибут к тем, что были заданы по умолчанию, называем TurnRestriction (ограничение поворота) и задаем ему тип применения «ограничение». Затем заходим в меню «Оценки», выбираем атрибут TurnRestriction и для ParisTurns в столбце «тип» выбираем «константа», а для «значение» – «ограничить». Далее нажимаем все по умолчанию. Мы создали новую NDS ParisNet.

Создание NDS из набора классов пространственных объектов

В упражнении мы создаем multimodal network dataset из множества классов пространственных объектов (улицы, линии метро, станции метро и др.). Далее мы присваиваем к какой группе связности относится каждый из этих источник (к первой или второй). По умолчанию появляются атрибуты Meters, Minutes, Oneway. Атрибут Minutes переименовываем Drive Time (время движения), выполняем операции в разделе «Оценки», выбрав нужные параметры столбцах «тип» и «значение»

Затем создаем ещё один атрибут Pedestrian Time (время движения пешехода), далее выполняем операции в разделе «Оценки», выбрав нужные параметры столбцах «тип» и «значение».

В итоге мы построили новую NDS, которая называется ParisMultiNet.

Нахождение оптимального маршрута в наборе сетевых данных

Упражнение заключается в нахождении оптимального маршрута на сети. В ArcMap в окне Network Analyst создаем новый маршрут (new route). В окне (Window) появляется три слоя: Stops, Routes, Barriers (остановки, маршруты, препятствия). Добавляем 3 остановки на улично-дорожную сеть. Затем в свойствах задаем параметры, необходимые для анализа.

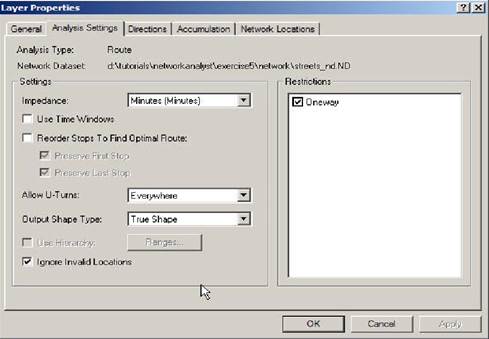

Рис. 6. Свойства слоя

Затем в Network Analyst toolbar нажимаем на кнопку создать маршрут . На сети появляется маршрут, который соединяет все три остановки.

Потом мы создаем препятствие на маршруте (Barrier), с помощью кнопки Create Network Location tool (на панели NA Toolbar). Ещё раз создаем маршрут (нажав на ), который будет проходит в обход препятствия.

Рис. 7. Построение маршрута без препятствия (в объезд препятствия)
