Визуализация радиоактивного загрязнения и заболеваемости раком

В данном упражнении мы создадим две поверхности по данным, полученным из Белоруссии.

Один набор точек содержит значения измерений концентрации CS137 в почве. CS137 один из радиоактивных изотопов, выброшенных в результате аварии. Второй набор точек показывает число заболеваний раком щитовидной железы, суммированное по районам, точки измерений помещены в центрах соответствующих районов.

Создание трехмерных точечных объектов

Измерения CS137 в почве - это 2D точки с некоторыми атрибутами. Один из способов представить 2D точки в 3D виде - задать выражение вытягивания или базовые высоты. Мы можем также включить значения z в геометрическую форму объектов, чтобы их можно было просматривать в 3D виде без установки базовых высот, исходя из поверхности или атрибута. Это можно сделать используя функцию Конвертирования Объекты в 3D. Более яркую картину мы получим, если снова сделаем масштабирование по высоте.

Другой способ изучения данных - вытягивание точек в столбцы. Мы вытянем точки частоты заболевания раком щитовидной железы в столбцы, чтобы сравнить их с данными о заражении почвы (свойства сцены – вытягивание).

Создание поверхность из точек измерений

Нам известна концентрация CS137 в точках измерений, однако, мы не знаем ее уровня между точками. Один из способов получения информации об участках между точками измерения - интерполяция растровой поверхности по точкам замеров. Это можно сделать при нажатии 3D Analyst и выборе функций Интерполировать в растер и Обратно взвешенные расстояния.

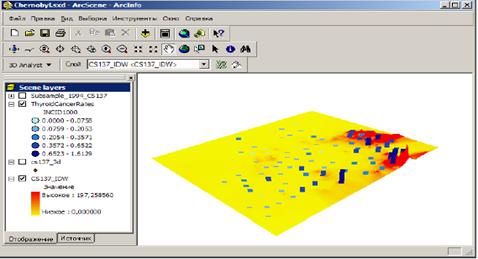

В результате мы видим интерполированную поверхность заражения почв CS137 вместе с данными о заболеваниях раком щитовидной железы.

Рис. 18. Интерполированная поверхность заражения почв

С помощью меню Выборки и функции Выбрать по атрибуту мы можем выбрать центры районов с наибольшей зараженностью, они будет подсвечены голубым цветом по сравнению с остальными.

Можно выполнить просмотр атрибутов выбранных объектов с помощью таблицы атрибутов.
