Построение модели TIN для представления рельефа

Информация о географии » Характеристика республики Кабардино-Балкария » Построение модели TIN для представления рельефа

Создание TIN из точечных данных.

Имея слой точек, мы создим модель поверхности триангуляционной нерегулярной сети – TIN, используя функция 3D Analyst создать TIN из объектов.

Теперь можно выполнить добавление объектов (дороги) в TIN, также используя функцию 3D Analyst Добавить объекты в TIN.

Устанавливаем базовые высоты для объектов TIN (свойства слоя объекта – базовые высоты). Аналогичным способом можно установить базовые высоты для растра.

Создание профиля рельефа.

Чтобы лучше понять форму рассматриваемого объекта, создадим профиль поперек TIN. Запустив Arc Map и скопировав туда TIN, используем инструмент Интерполировать линию. Проведя диагональ по TIN, нажимаем кнопку Создать график профиля. Таким образом, мы получили график профиля и можем его добавить к компоновке карты.

Создание линии взгляда на рельефе.

Другой способ изучения рельефа – создания линии взгляда. Линия взгляда показывает, какие части поверхности видны и какие скрыты вдоль линии от точки наблюдения до точки цели.

На панели инструментов есть кнопка Создать линию взгляда, нажав ее, указав «уровень глаз» наблюдателя и расставив точки наблюдателя и цели, мы видим на TIN зеленые и красные сегменты – видимые и скрытые участки для обозревателя.

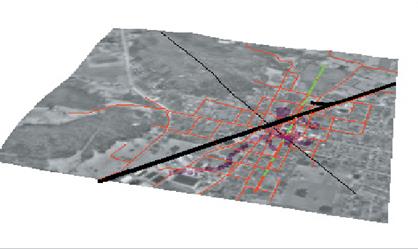

Рис. 19. Модель TIN для представления рельефа
